Pintura Kawasaki KJ314

Esperando stock

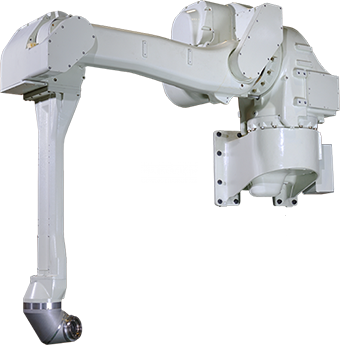

El robot KJ314 de estructura delgada y ligera para instalación en pared, 7 ejes ofrece un alto grado de libertad para áreas de pintura de difícil acceso, amplio rango de movimiento y a prueba de explosiones, su muñeca hueca 3R ideal para localizar mangueras internas y minimizar contaminación.
La serie K de kawasaki especialmente diseñada para aplicaciones de pintura con tecnología avanzada equipada con funciones que permiten una mayor productividad, tiene una fácil incorporación del sistema con un panel de control intuitivo de interfaz gráfica que permite a los usuarios operar y controlar todo el proceso robótico al proporcionar información completa en la gestión de producción, configuración de datos, datos estadísticos de producción, modificación de requisitos de recubrimiento, consumo de pintura. Tiene un sistema de programación flexible que utiliza dos metodologías de programación de Kawasaki Block Step o AS, la estructura de sus brazos de muñeca huecos permite el uso de mangueras internas para minimizar la contaminación.
Controlador E
Está diseñado para proporcionar un rendimiento óptimo y una ejecución fácil; estructura compacta de alta densidad y alta calidad, su sistema operativo permite un uso fácil donde puede encender los motores y activar el ciclo de arranque desde la consola mejorando el control del sistema; Permite ver dos pantallas de información simultáneamente para proporcionar acceso a diferentes tipos de información. Las funciones de control de la unidad de pintura son un sistema flexible y económico que puede configurar los requisitos de pintura y realizar la calibración de la velocidad de descarga en la pantalla de la consola de programación. El colgante táctil Tech es fácil de usar para editar y controlar la información que identifica las señales de E / S en el área a prueba de explosiones, la interfaz personalizable y la pantalla retroiluminada.
Especificaciones del controlador E
  • Sistema de accionamiento: sistema servo digital completo
  • Método de enseñanza: enseñanza de operación fácil o programación de lenguaje AS
  • Teach colgante: colgante de enseñanza a prueba de explosiones Color LCD enseñar colgante
  • Capacidad de memoria (MB): 8
  • Señales de E / S
  • Operación externa: parada de emergencia, espera, etc.
  • Entrada (Canales): 32 (máximo 128)
  • Salida (canales): 32 (máximo 128)
  • Estructura: estructura cerrada con sistema de enfriamiento indirecto

Datos Generales

Carga máxima del robot: muñeca 15 kg, brazo 25 kg
Número de ejes: 7
Alcance horizontal máximo: 3,100 mm
Repetibilidad: ± 0.5 mm
Controlador: E35 / E45 / E25

Rango de movimiento (°)

JT1: ± 120 °
JT2: + 130 ° / -80 °
JT3: + 90 ° / -65 °
JT4: ± 720 °
JT5: ± 720 °
JT6: ± 410 °
JT7: ± 90 °

Velocidad máxima de pintura (° / s)

1.500 mm / s en el centro de la superficie de montaje de la herramienta

Aplicaciones del Robot

Pintura

Aplicaciones

Pintura
