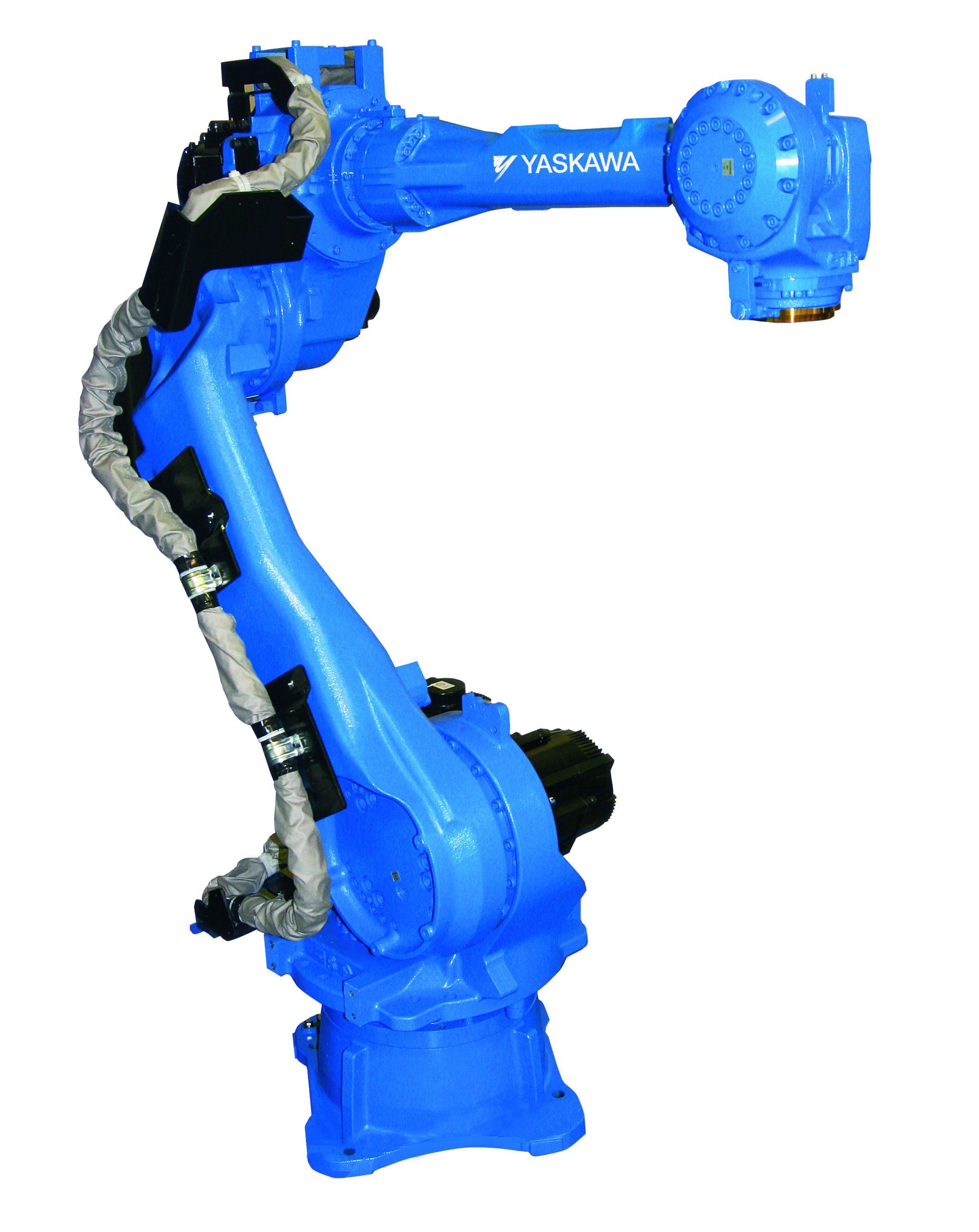

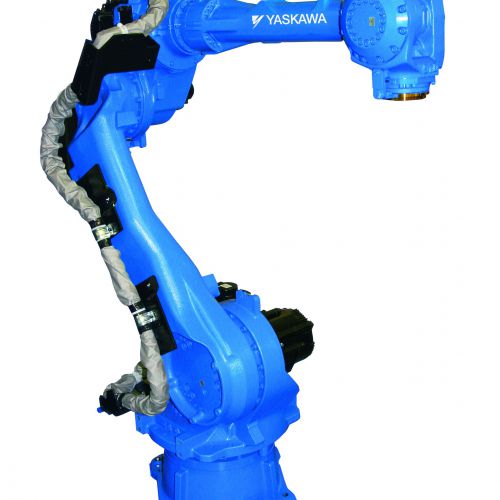

Motoman MH50 II

En stock

Información
Especificaciones

El robot MH50 II con una capacidad de carga de 50 kg y un alcance de brazo de 2.061 mm ofrece un alto rendimiento en recubrimiento, dispensación, corte de materiales y manipulación. Tiene un radio de interferencia pequeño que permite trabajar con otros robots reduciendo el espacio del piso para facilitar el ensamblaje, es altamente confiable, maneja alta velocidad y flexibilidad permitiendo una amplia variedad de aplicaciones.

Controlador DX200

DX200 es uno de los controladores de arquitectura de sistema robusto de alta confiabilidad y eficiencia de nivel de sistema para las celdas de trabajo robóticas. Variedad de conexiones de red de bus de campo. Las zonas de interferencia dinámica protegen el brazo del robot y proporcionan una prevención de colisión avanzada. Permite hasta tres ejes auxiliares / externos y se puede montar de forma remota. proporciona:

Flexibilidad de aplicación.
Alta productividad.
Costos mínimos de integración.
Flexibilidad de aplicación.
Mayor confiabilidad y eficiencia energética.
Capacidad de mantenimiento mejorada, tiempo medio de reparación reducido (MTTR).
Categoría 3 Performance Performance Functional Safety Unit (FSU).
Control de robot múltiple de hasta 8 robots / 72 ejes con movimiento sincronizado entre dispositivos.
El control avanzado de movimiento del robot (ARM) proporciona una alta productividad y planificación de trayectoria.
Colgante pequeño y ligero con pantalla táctil a color de programación Windows® CE con múltiples posibilidades de visualización de ventanas.

Datos Generales

Carga máxima de Robot: 50 kg
Número de ejes: 6
Alcance horizontal máximo: 2.061 mm
Alcance vertical máximo: 3,578 mm
Repetibilidad: ± 0.07 mm
Controlador: DX200

Rango de movimiento (°)

Eje S: ± 180 °
Eje L: + 135 ° / - 90 °
Eje U: + 251 ° / -170 °
Eje R: ± 360 °
Eje B: ± 125 °
Eje T: ± 360 °

Velocidad máxima (° / s)

Eje S: 180 ° / s
Eje L: 178 ° / s
Eje U: 178 ° / s
Eje R: 250 ° / s
Eje B: 250 ° / s
Eje T: 360 ° / s

Aplicaciones de Robot

Prensado
Asistencia a máquinas
Manejo de materiales
Dispensando
Corte de materiales
Revestimiento

Aplicaciones

Soldadura por arco , Presione tendiendo , Paletización , Carga y descarga de piezas , Mecanizado , Manipulación de piezas , Pulido , Medición , Montaje de piezas , Corte por láser
