Sala blanca Kawasaki NT510

Esperando stock

Los robots de la serie NT diseñados para la aplicación de sala limpia NT510 de brazo único pueden alcanzar hasta cuatro FOUP, que proporcionan un rendimiento estándar de 280 obleas por hora (WPH) con alineador y 400 WPH sin alineador. El software y el hardware están equipados con funciones de detección de colisión y cumplen con los estándares de exoneración de voltaje SEMI F47 y los estándares de seguridad y salud ambiental SEMI S2.

Controlador D60
Los controladores D están diseñados para desarrollar aplicaciones de sala blanca que incluyen un proceso de servo digital completo, puerto de comunicación Ethernet estándar, tamaño compacto, desarrollo flexible de software diferente, operación independiente de dos brazos y controles multieje, servoamplificadores uniformes para todos los ejes, estándares medioambientales, salud y seguridad SEMI S2, ISO 1 sala blanca.

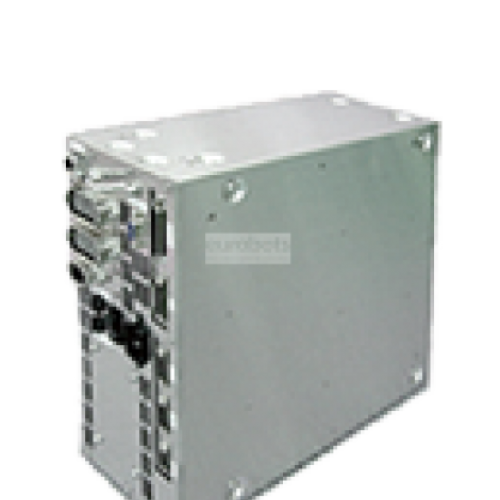

Spcifications del controlador D60
  • Sistema digital completo servo
  • Ejes controlados: máximo 7 ejes
  • Enseñanza manual, semiautomática, totalmente automática.
  • Parada de emergencia externa, cerca de la seguridad, parada externa.
  • Hardware: RS232C x 1 Ethernet.
  • Software: K-Utility (comando de comunicación original de Kawasaki para robots limpios).
  • Energía: Voltaje: monofásico, AC208 V ± 10%, 50/60 Hz. Estándar: SEMI F47.
  • Señal de entrada: máximo 16 canales.
  • Señal de salida: un máximo de 8 canales
  • Serie de robots compatibles: NS, NT, NX, TT, TX y NV

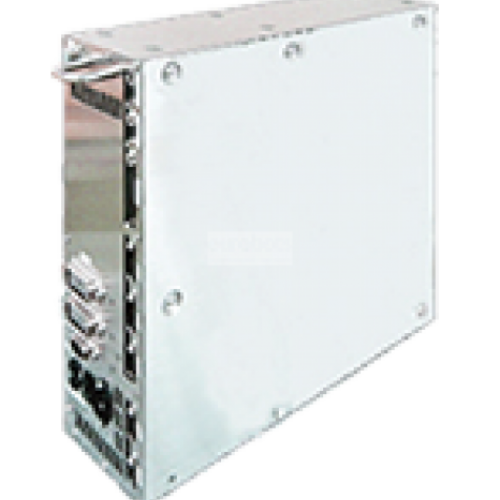

Especificación del controlador D61
  • Sistema digital completo servo
  • Ejes controlados: máximo 12 ejes
  • Enseñanza manual, semiautomática, totalmente automática.
  • Parada de emergencia externa, cerca de la seguridad, parada externa.
  • Hardware: RS232C x 2 Ethernet.
  • Software: K-Utility (comando de comunicación original de Kawasaki para robots limpios).
  • Energía: Voltaje: monofásico, AC208 V ± 10%, 50/60 Hz. Estándar: SEMI F47.
  • Señal de entrada: un máximo de 96 canales
  • Señal de salida: un máximo de 80 canales
  • Serie de robots compatibles: NS, NT, NX, TT, TX y NV

Datos Generales

Número de ejes: 4
Alcance máximo: 1.230 mm
Repetibilidad: ± 0.1 mm (centro de la oblea)
Controlador: D60/D61

Rango de movimiento (°)

Eje (1 (rotación JT2): 340 °
Eje Z (arriba-abajo JT3): 470 mm
Eje θ2 (rotación JT4): 340 °
Eje H1 (rotación JT6): 340 ° (380 °) como opción
Eje H2 (rotación JT7): -

Aplicaciones del Robot

Sala limpia

Aplicaciones

Manipulación de piezas , Montaje de piezas

Diagramas
