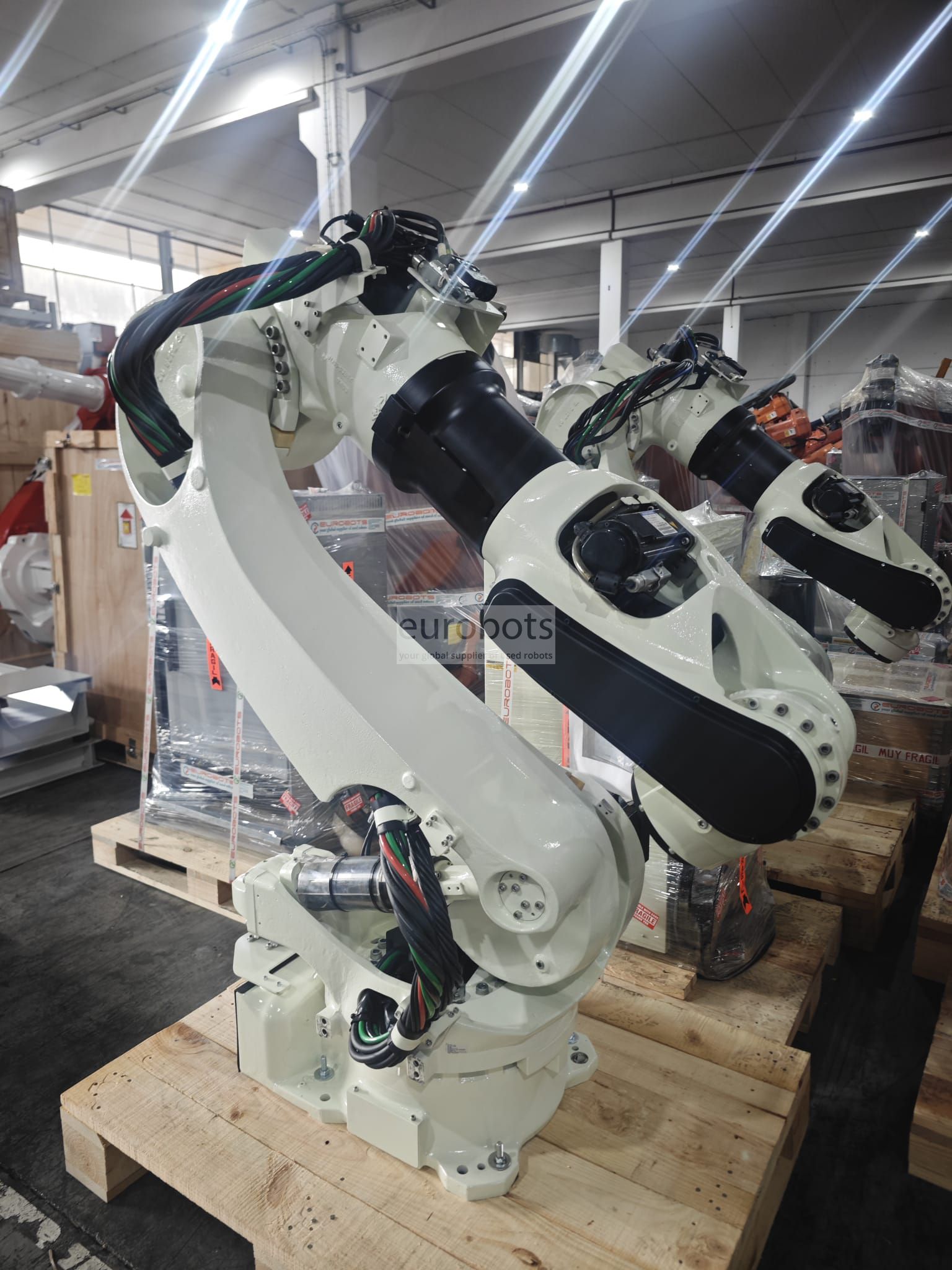

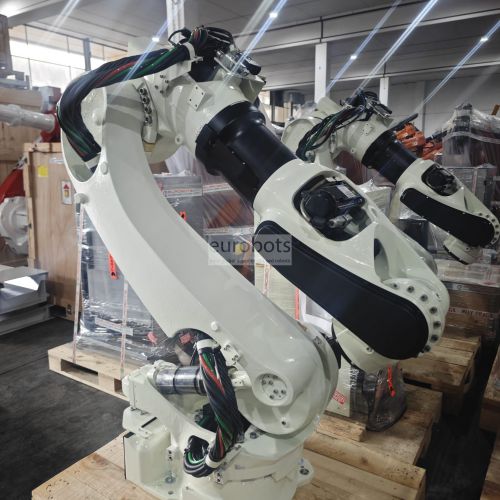

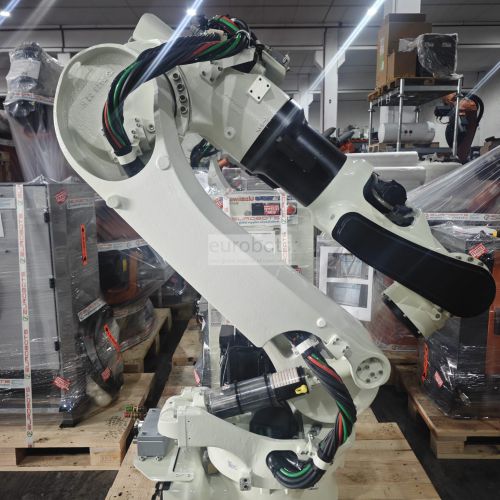

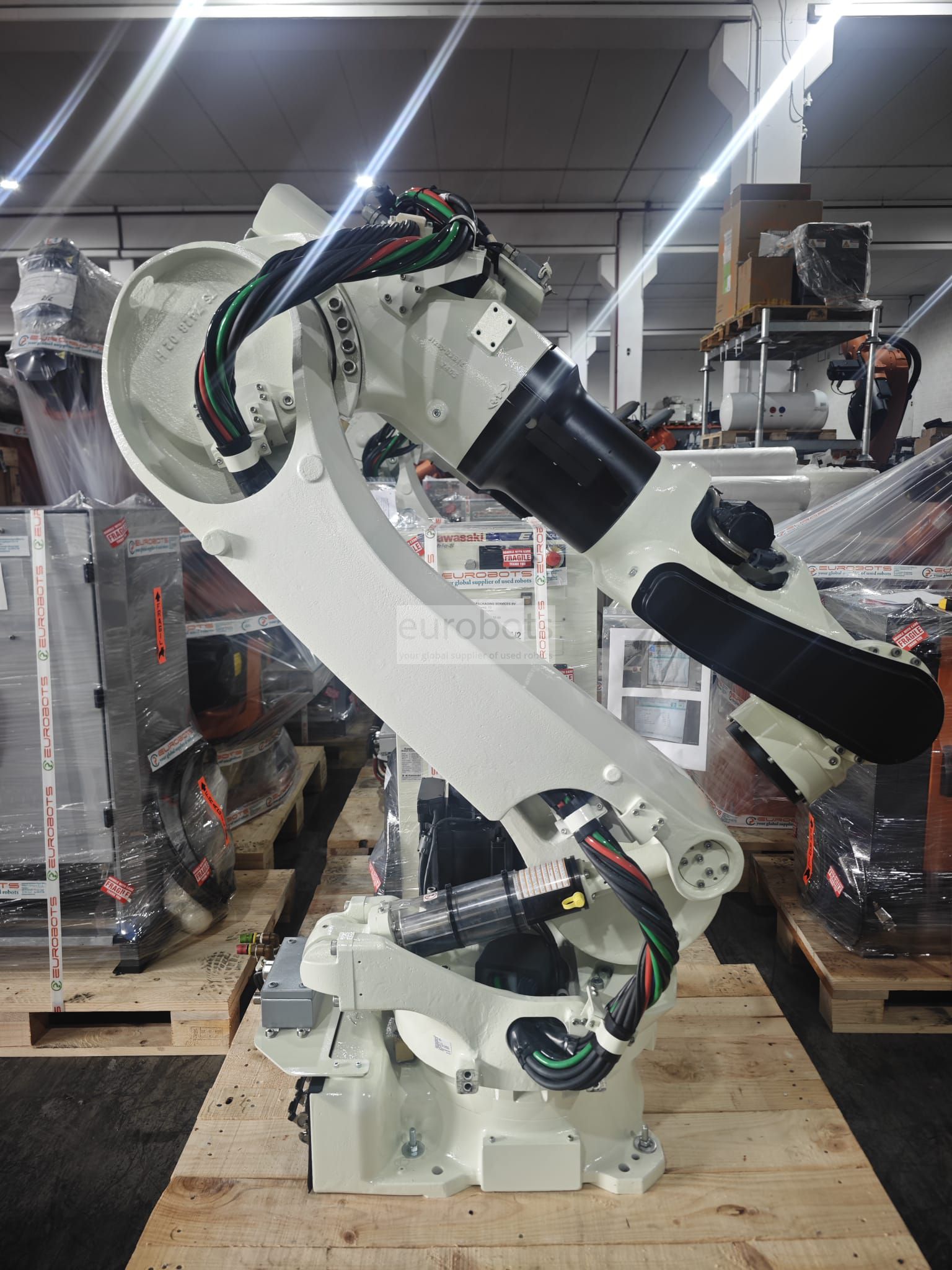

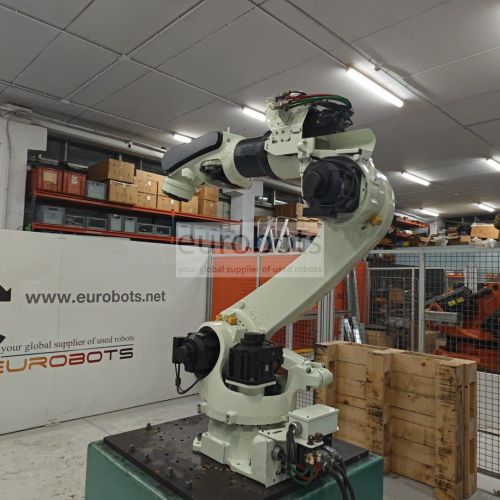

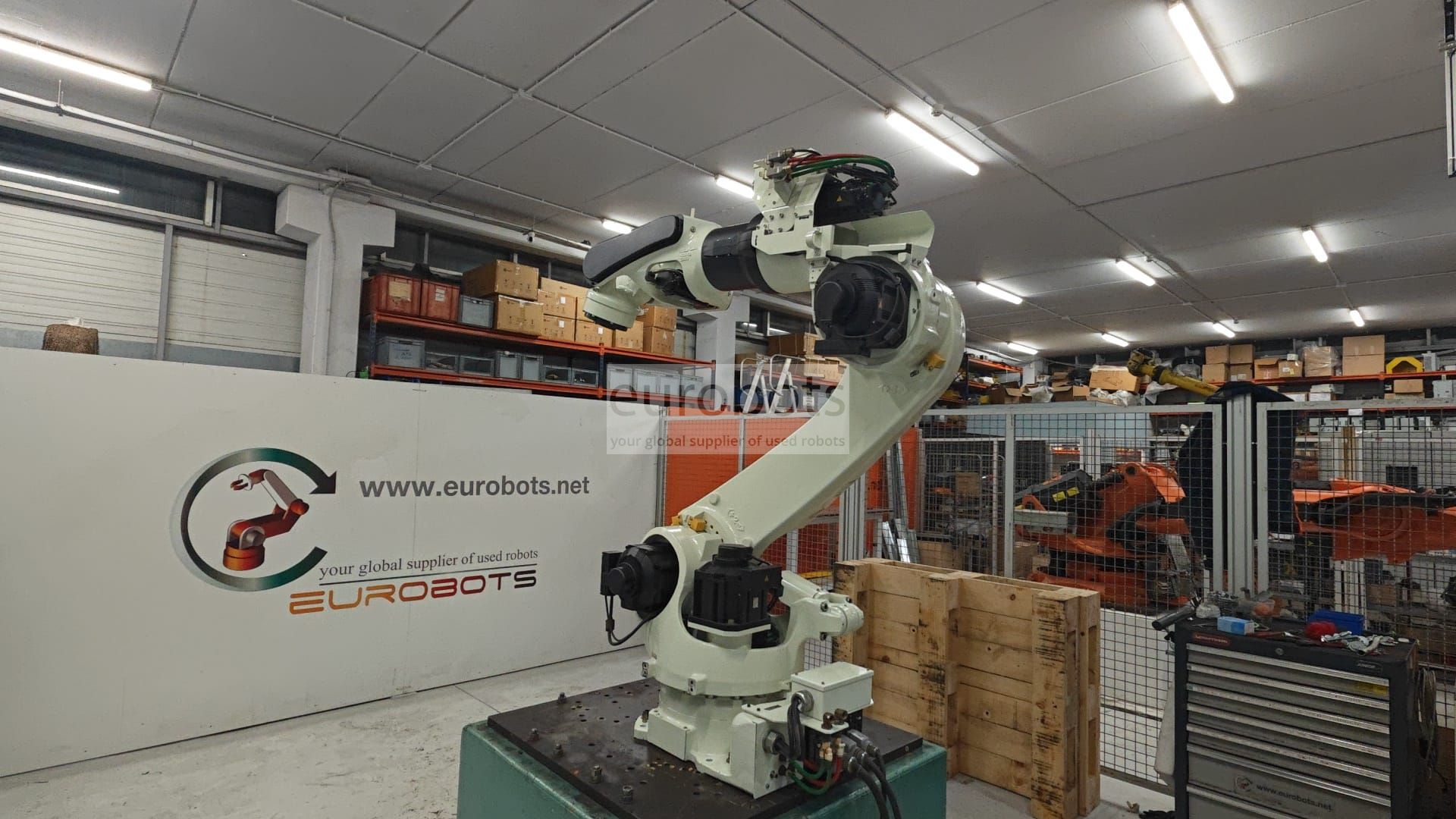

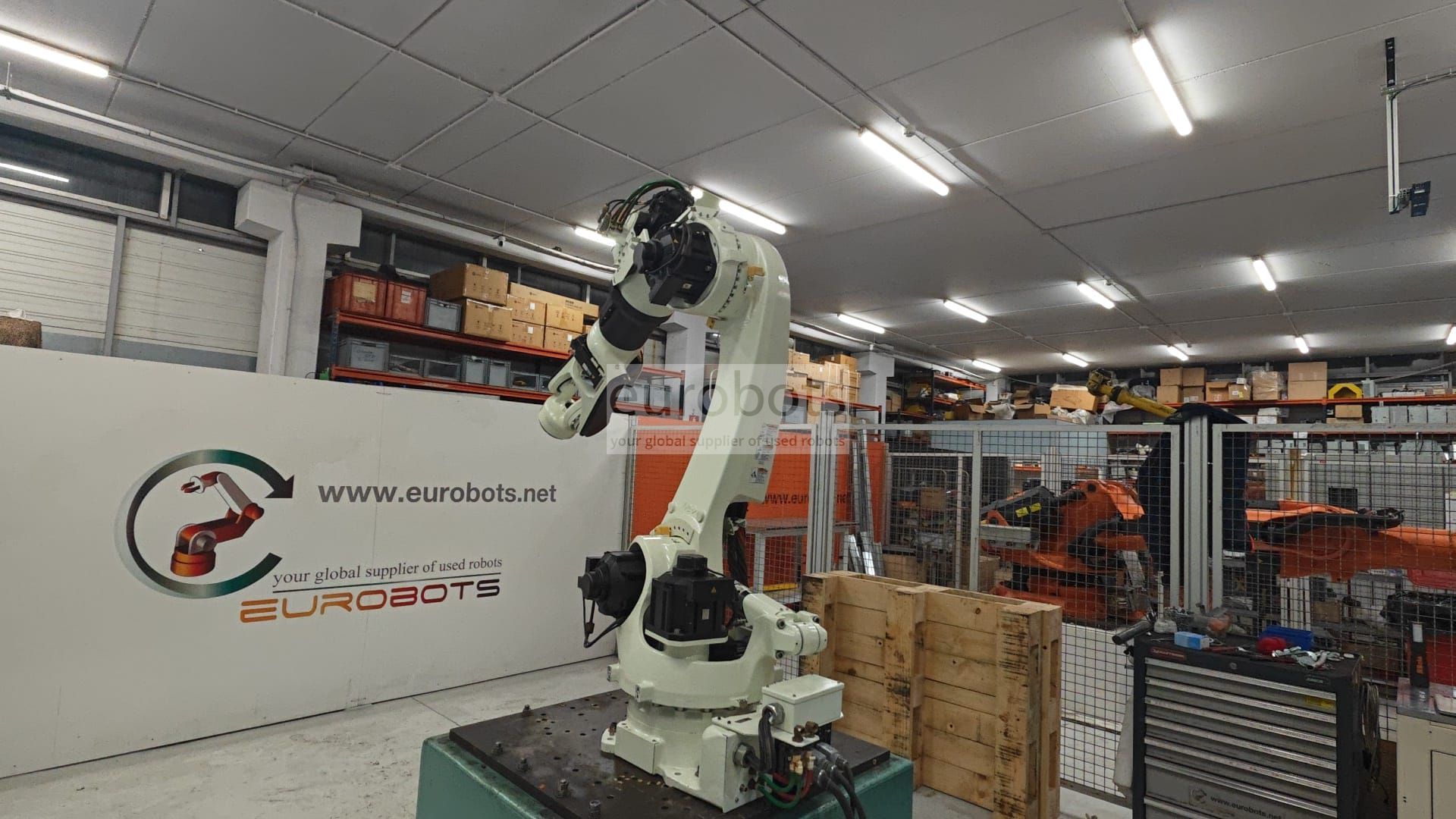

Kawasaki BX200L

El BX200L es un robot diseñado para soldadura de punto de alta velocidad con motores de trabajo pesado, movimiento de secuencia optimizado mediante pistolas servo soldadas, control para mejorar la aceleración y la desaceleración, proporcionando tiempos de ciclo cortos y alto rendimiento. Este robot ahorra espacio gracias a su pequeño tamaño y su brazo delgado que permite la instalación en aplicaciones de "alta densidad". Es adecuado para grandes pistolas de soldadura.

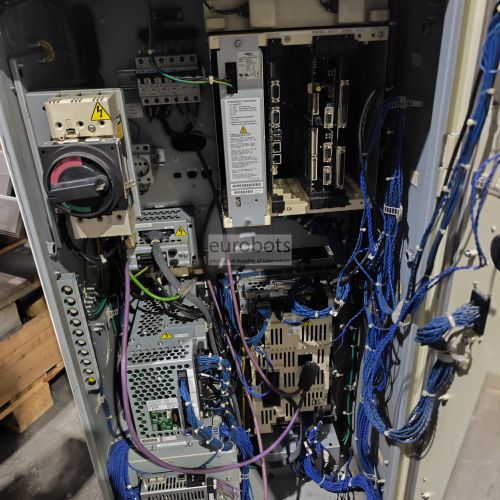

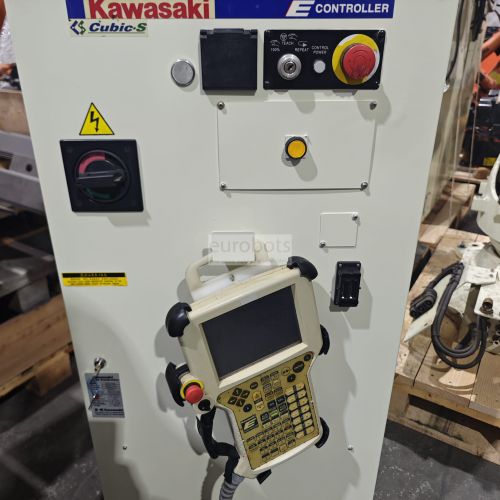

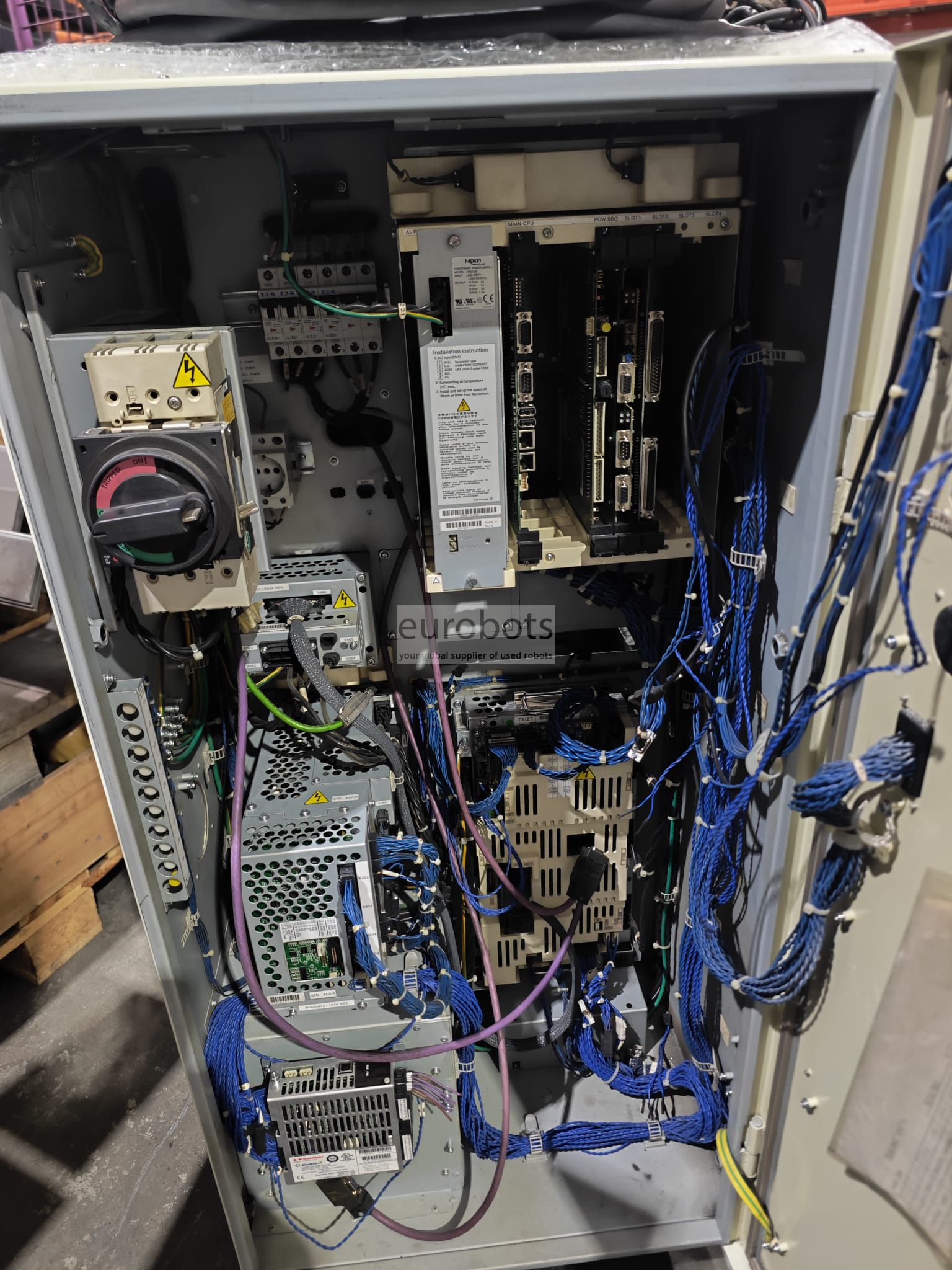

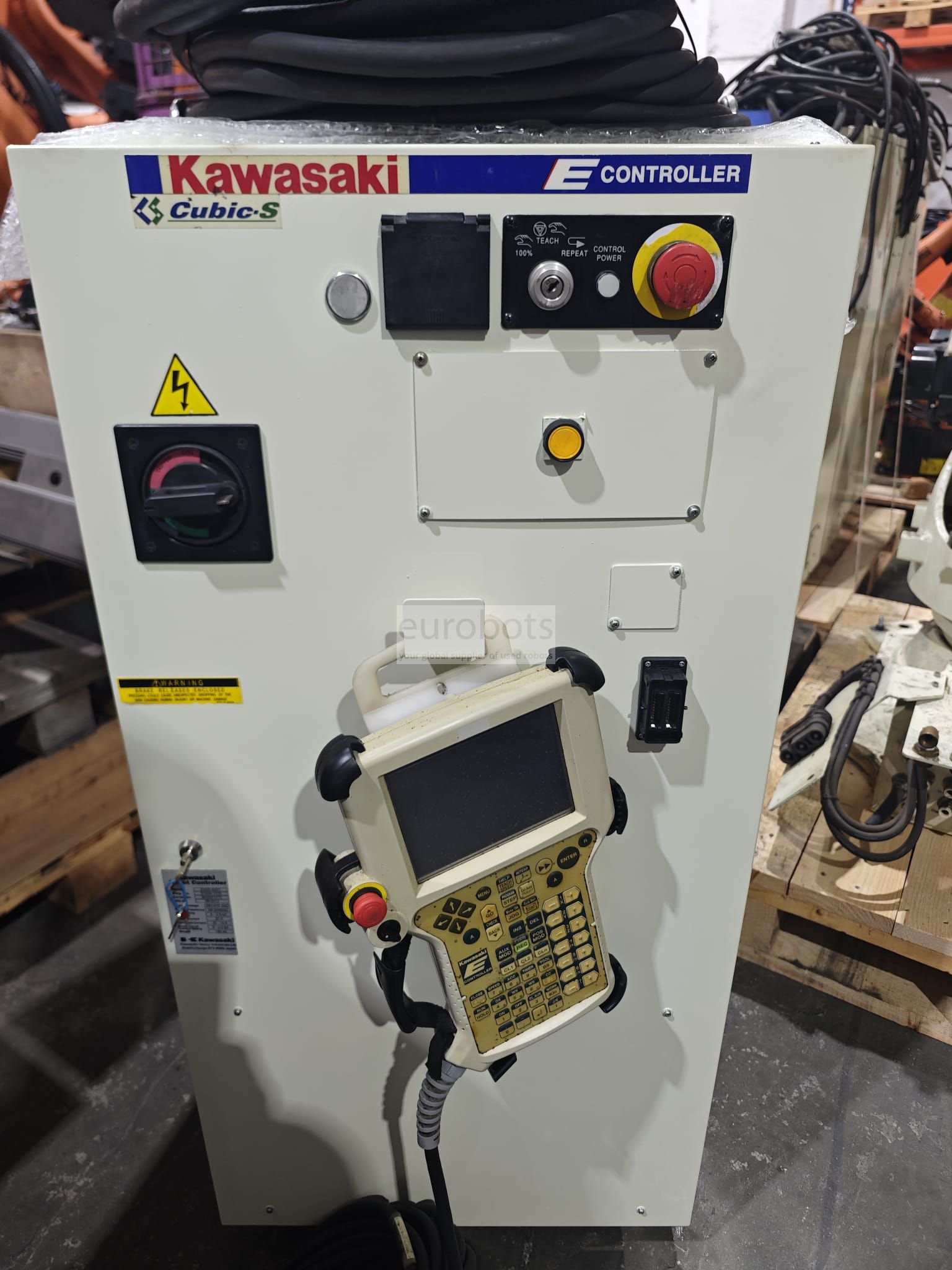

Controlador E

Los controladores E son compactos, confiables y de alto rendimiento, tienen tecnología avanzada en la CPU que permite una mayor productividad y control de la trayectoria. Amplia gama de aplicaciones industriales compatibles con la tecnología Kawasaki AS que utiliza un lenguaje de programación que proporciona control de secuencia; posible expansión de hasta 10 ejes externos para un control completo de 16 ejes. Fácil mantenimiento y diagnóstico gracias a sus componentes modulares y cables limitados.

  • Ideal para el voltaje de distribución de energía primaria de cada región
  • Mayor capacidad de expansión
  • Estructura cerrada con sistema de enfriamiento indirecto
  • Servo sistema digital
  • Canales de E / S 32 (max128)

Datos Generales

Carga máxima del robot: 200 kg
Número de ejes: 6
Alcance horizontal máximo: 2,597 mm
Alcance vertical máximo: 3.420 mm
Repetibilidad: ± 0.2 mm
Controlador: E32

Rango de movimiento (°)

Eje JT1: ± 160 °
Eje JT2: + 76 ° / -60 °
Eje JT3: + 90 ° / -75 °
Eje JT4: ± 210 °
Eje JT5: ± 125 °
Eje JT6: ± 210 °

Velocidad máxima (° / s)

Eje JT1: 105 ° / s
Eje JT2: 90 ° / s
Eje JT3: 100 ° / s
Eje JT4: 120 ° / s
Eje JT5: 120 ° / s
Eje JT6: 200 ° / s

Aplicaciones del Robot

Punto de fricción
Máquina herramienta
Manejo de materiales
Remoción de material
Soldadura de punto
Soldadura por puntos transportados
Pedestal de soldadura por puntos
Manejo de materiales

Aplicaciones

Soldadura de punto , Presione tendiendo , Paletización , Carga y descarga de piezas , Mecanizado , Manipulación de piezas , Medición , Montaje de piezas , Corte por láser , Soldadura Laser Nd-Yag , Pegado - Pegado adhesivo , soldadura pernos , Corte por plasma , Education , Célula de fresado
